L'arbre de transmission automobile, communément appelé demi-arbre-dans de nombreuses régions, est un composant essentiel de la transmission qui transmet la puissance du différentiel aux roues, en supportant le couple, la flexion et les charges d'impact. Ses performances affectent la fourniture d'énergie, la sécurité et la durabilité-en particulier dans les véhicules électriques, où les conceptions légères et à haute résistance-sont prioritaires.

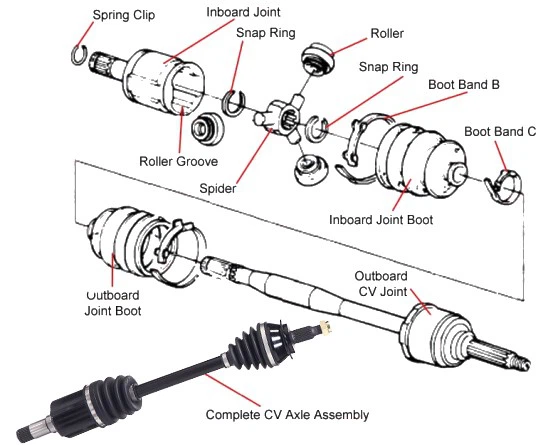

(Illustrations de la structure et des composants typiques d'un arbre de transmission/demi-arbre -)
Processus de développement
Adhère aux protocoles automobiles standards (par exemple, GVDP) :
Demande et concept: Calculs de charge basés sur le couple du véhicule et la configuration de l'entraînement ; Simulations CAE/FEA.
Conception détaillée: Modélisation CAO avec contrainte, fatigue et analyse modale.
Prototypes et tests: Prototypes forgés ; banc (fatigue torsionnelle) et essais sur route.
Production de masse: DFMEA et ingénierie simultanée ; Cycle de 1 à 3 ans.
Matériaux & Traitement Thermique
Conventionnel: Aciers alliés (par exemple, 40Cr, 42CrMo) pour la résistance et la ténacité.

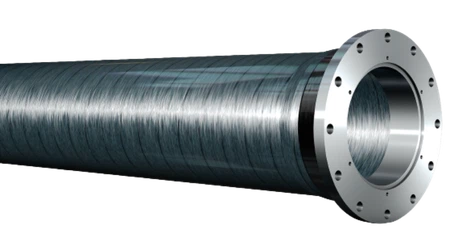

Avancé : Composites en fibre de carbone-réduction de poids supérieure à 70 %, adaptés aux véhicules électriques.
Traitement thermique: Trempe & revenu + durcissement par induction (surface HRC 37-44) ; nitruration pour la résistance à l'usure.
Processus de fabrication
Méthodes de base: Forgeage pour plus de densité + usinage (splines, tournage).
Tendances: Lignes automatisées et fabrication intelligente pour réduire les défauts.
Tendances de développement
Léger: Les composites améliorent l’autonomie EV.
Intégration : Les modules d'arbre Hub-optimisent le NVH.
Défis: Strength-weight-cost balance; fatigue life >120 000 km.
Le développement d'un arbre de transmission (demi-arbre) combine matériaux, simulation et fabrication de précision pour une transmission fiable. Pour des modèles ou des détails spécifiques, faites-le moi savoir !
